RouterOS 负载均衡

2011-11-27 王健宇 RouterOS

PCC负载均衡

http://www.mikrotik.com.cn/newshow.aspx?ID=125

PCC匹配器允许分离传输流做到平衡流量的功能(能指定这个属性选择src-address, src-port, dst-address,dst-port)

PCC原理

PCC从一定范围内分析选择IP数据包头,通过哈西散列算法的帮助下,将选定的区域转换为32bit值。这个值除以指定Denominator(分母),余数将比较一个指定的余数(Remainder),如果相等这时数据包将会被捕获,你可以选择src-address, dst-address, src-port, dst-port等使用此操作。

per-connection-classifier=
PerConnectionClassifier ::= [!]ValuesToHash:Denominator/Remainder
  Remainder ::= 0..4294967295    (integer number)
  Denominator ::= 1..4294967295    (integer number)
  ValuesToHash ::= src-address|dst-address|src-port|dst-port[,ValuesToHash*]

per-connection-classifier分类器,通过判断源地址、目标地址、源端口和目标端口,对数据进行分类,如

事例:

这个配置将所有连接基于源地址和端口分类的3个组:

/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=1st_conn per-connection-classifier=both-addresses:3/0
/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=2nd_conn per-connection-classifier=both-addresses:3/1
/ip firewall mangle add chain=prerouting action=mark-connection new-connection-mark=3rd_conn per-connection-classifier=both-addresses:3/2

per-connection-classifier=both-addresses:3/0,这条规则的含义为我们对原地址的端口进行分类,3/0为一共有3条出口,定义第一条,3/1则是第二条,以此类推。

注意:

PCC从RouterOS v3.24开始支持,这个功能解决了多网关的负载均衡问题。

PCC的负载均衡事例

一、 双向地址负载均衡

通分组源地址和源端口实现负载平衡,这里我们建立2个WAN出口分别是wan1和wan2,网络环境如下:

PCC负载均衡

  • ISP1地址10.200.15.99/24,网关:10.200.15.1;
  • ISP2地址10.200.100.99/24,网关:10.200.100.2;
  • 内网IP地址192.168.100.1/24;
  • 启用DNS缓存功能,用192.168.100.1作内网DNS解析;

基本配置

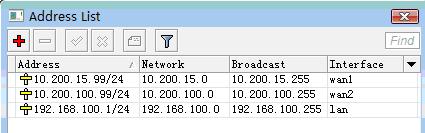

首先进入ip address配置IP地址:

PCC负载均衡

在ip dns setting中配置好DNS缓存,DNS为:61.139.2.69

PCC负载均衡

Mangle标记配置

接下来我们进入ip firewall mangle标记连接和路由,我们使用per-connection-classifier双向地址进行分类做连接分类标记。

首先我们需要将进入路由的的链接进行标记

如下图,我们进入一条mangle规则,中的advanced标签内容可以看到per-connection-classifier分类器,选择both-addresses的分类:

PCC负载均衡

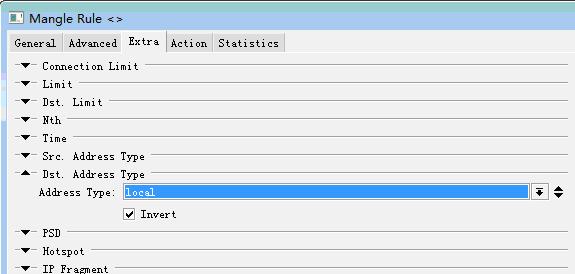

然后选择dst-address-type=!local,即除了目标地址是本地以前的地址:

PCC负载均衡

注:2条线的分类代码定义是第一条线为2/0,第二条为2/1

PCC负载均衡

同样选择一下地址类型:

PCC负载均衡

下面命令是提取走第一条线路的连接标记取名位1st_conn,并从连接里提取路由标记名位1st_route,设置:per-connection-classifier=both-addresses:2/0, 设置in-interface=lan

/ip firewall mangle
add action=mark-connection chain=prerouting comment="" disabled=no \
    in-interface=lan new-connection-mark=1st_conn passthrough=yes \
    per-connection-classifier=both-addresses:2/0
add action=mark-routing chain=prerouting comment="" connection-mark=1st_conn \
    disabled=no in-interface=lan new-routing-mark=1st_route passthrough=yes

提取走第二条线路的连接标记取名位2nd_conn,并从连接里提取路由标记名位2nd_route,设置:per-connection-classifier=both-addresses:2/1,设置in-interface=lan:

/ip firewall mangle
add action=mark-connection chain=prerouting comment="" disabled=no \
    in-interface=lan new-connection-mark=2nd_conn passthrough=yes \
    per-connection-classifier=both-addresses:2/1
add action=mark-routing chain=prerouting comment="" connection-mark=2nd_conn \
    disabled=no in-interface=lan new-routing-mark=2nd_route passthrough=yes

在winbox在mangle中设置完成后如下:

PCC负载均衡

回程路由设置

我们需要将从那个口进入就从相应的口回去,即保证每个外网口的数据能得到正确的路由

/ip firewall mangle
add chain=input in-interface=wan1 action=mark-connection new-connection-mark=1st_conn
add chain=input in-interface=wan2 action=mark-connection new-connection-mark=2nd_conn

winbox设置

PCC负载均衡

标记完进入接口的链接后,将这些链接指定到相应的路由标记上:

add chain=output connection-mark=1st_conn action=mark-routing new-routing-mark=1st_route
add chain=output connection-mark=2nd_conn action=mark-routing new-routing-mark=2nd_route

winbox设置

PCC负载均衡

路由配置

配置完标记后路由后,我们进入ip route配置路由,首先设置负载均衡的标记路由,首先设置第一条线路的路由标记,设置routing-mark=1st_route:

PCC负载均衡

设置第二条线路的路由标记,设置routing-mark=2nd_route:

PCC负载均衡

配置默认网关和备份网关,默认网关的distance设置为1,并设置check-gateway=ping,通过ping监测网关状态:

PCC负载均衡

备份网关的distance设置为2,并设置check-gateway=ping,通过ping监测网关状态:

PCC负载均衡

配置完成后的路由标如下图:

PCC负载均衡

配置nat

最后配置nat转换规则,进入ip firewall nat中配置action=masquerade,分别对2条线路做伪装:

/ip firewall nat
add action=masquerade chain=srcnat out-interface=wan1
add action=masquerade chain=srcnat out-interface=wan2

PCC负载均衡
